Elektronik-AG

Von 2013 bis 2025 habe ich die Elektronik-AG der Bismarckschule Hannover geleitet. In dieser Zeit entstanden viele interessante kleine Projekte. Mit hat das viel Spaß bereitet. Ich erinnere mich gern an diese Zeit und zeige hier einige dieser Arbeiten.

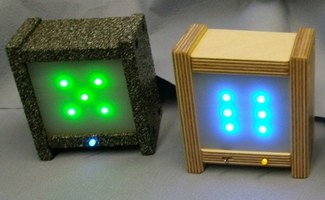

Der "Bismarckwürfel"

Diese kleine Bastelei habe ich ich im Rahmen der Elektronik-AG an der Bismarckschule Hannover erstellt. Zielsetzung war, zum Weihnachtsfest 2013 mit den Schülern etwas zum Vorzeigen zu basteln. Von mir kamen dabei das Grundkonzept und die mechanische Arbeit. Gemeinsam haben wir dann das Softwarekonzept erarbeitet und umgesetzt. Löten und Verkabeln wurde weitgehend von den Schülern übernommen.

Ein Projekt dass ideal zum Erlernen des Schaltungsaufbaus geeignet ist. Daher kam es in späteren Jahren auch noch für Schlülerpraktikant:innen in meinem beruflichen Umfeld zum Einsatz.

"Matrixansteuerung"

Einsatz bei der Elektronik-AG

Bilder malen macht Spaß ! Gern auch in Elektronischer Form. Die Fülle der Leuchtdioden wurde wie üblich im Multiplex-Verfahren angesteuert. Zum Testen erfolgte die Ansteuerung über ein Computerprogram. Was auf dem Bildschirm angeklickt wurde, landete dann direkt auf dem Display. Wenn man das dann in der Schule mit Kindern an einem Smartboard macht, wird's lebhaft...
Zu Ausstellungszwecken wurden die von Kindern erstellten Bilder dann auf einen Microcontroller übertragen und als "Diaschau" gezeigt.



Jetzt wird's bunt

Das Verkabeln der 2-D Matrix ist eine gute Lötübung für Einsteiger. Ich habe mich währendessen nach fertigen Matrix-Displays umgeschaut und bin dabei auf farbige Displays gestoßen. Die Schaltung wurde angepasst und und Bilder nach bewährtem Muster gemalt...

Teekocher

Mal was Praktisches...

Dieses Projekt brannte mir schon lange unter den Nägeln. Es ist nämlich ziemlich nervig, wenn man sich mal wieder Tee aufsetzt und diese Geschichte statt der üblichen 3 Minuten wieder zum "Dauerversuch" wird.
Mit dem Teekocher wurde Abilfe geschaffen: Tee einfüllen, Wasser kochen, Startknopf drücken und nch der voreingestellten Zeit wird das Tee-Ei aus der Tasse gehoben. Zwischenzeitlich wird das Tee-Ei noch auf und ab bewegt um den Tee besser zu verteilen. Das nebenstehende Bild zeigt das erste Testmuster.



Was dahinter steckt

Herzstück der Angelegenheit ist ein Microcontroller. Er kümmert sich um die Ansteuerung eines Modellbauservos, das Display und die Tastatur. Die Schaltung kann auch für andere Zwecke eingesetzt werden. Die endgültige Ausführung des Teekochers ist daher in "Einschubtechnik" ausgeführt. Die Front kann so bequem an weitere Anwendungen angepasst werden. In der Software habe ich eine Menüführung vorgesehen, über die zukünftig eine andere Anwendung aufgerufen werden kann.



"Noch mehr Basteleien..."

Steckbrettaufbau
Für Experimente ist der Aubau auf dem Steckbrett ideal. Um zu lernen, wie das geht, habe ich als Beispiel eine Anleitung für einen Wasserpegelmesser erstellt. Diese kleine Bastelei habe ich ich im Rahmen der Elektronik-AG an der Bismarckschule Hannover erstellt. Zielsetzung war, zum Weihnachtsfest 2013 mit den Schülern etwas zum Vorzeigen zu basteln. Von mir kamen dabei das Grundkonzept und die mechanische Arbeit. Gemeinsam haben wir dann das Softwarekonzept erarbeitet und umgesetzt. Löten und Verkabeln wurde weitgehend von den Schülern übernommen.

Mehr Info gibt es hier als PDF-Datei:

Murmelbeschleuniger
Am Anfang stand hier die Spielerei mit Lichtchranken. Irgenwie bin ich dann über ein paar Murmeln "gestolpert" und habe angefangen zu basteln... Wenn man das ganze dann auch noch automatisch bewegen kann ? Am Ende war es eine Lötübung mit Kupferdraht, der mechanischen Ansteuerung mit einem Modellbau-Servo und einer kleinen Erkärung im Display.
